Popis

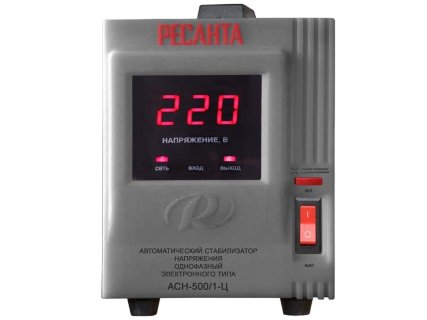

Reléový stabilizátor napětí RESANTA ASN-500/1-C je určen k vyrovnávání vstupního napětí a k ochraně přístrojů před kolísáním napětí s celkovým výkonem až 0,5 kW. Pracuje při napětí 220 V s přesností do +/-8 %. Přístroj je vybaven filtry proti rušení v síti, které zabraňují sinusovému zkreslení frekvence, mikroprocesorovým řízením a digitálním displejem, který zobrazuje parametry napětí. Překročení mezí udržovaného vstupního napětí automaticky vypne zdroj napájení. Pevný kryt chrání vnitřní součásti přístroje před poškozením. Tento stabilizátor může zajistit stabilní napájení pro televizor, receiver, DVD přehrávač, pokladnu, plynový kotel.

Princip fungování
Napětí se nastavuje přepínáním vinutí transformátoru pomocí relé. Proto se tento typ stabilizátoru nazývá „relé“.
Cívka v tomto stabilizátoru je rozdělena na 4 odbočky, každá odbočka je připojena k svému relé (rozdíl mezi relé až 30 V). Nastavení se provádí přeskakováním z odbočky na odbočku s vynecháním části závitů (krokové nastavení), čímž se chyba výstupního napětí v tomto stabilizátoru zvyšuje až na 8 %, tj. 17,6 V. Vzhledem k tomu, že seřízení v tomto stabilizátoru se provádí spínáním relé (relé má spínací princip), znamená to, že doba seřízení v tomto stabilizátoru je minimální a činí 20-35 ms, tj. méně než 1 sekundu.

Reléový stabilizátor okamžitě reaguje i na největší a nejčastější výkyvy síťového napětí a díky svému principu činnosti zabraňuje selhání zařízení. Jmenovitý výkon při vstupním napětí 190 V je 500 W. Počet fází = 1.

Ochrana stabilizátoru:
1. Ochrana proti napětí překračujícímu provozní rozsah stabilizátoru (provozní rozsah stabilizátoru od 140 do 260 V).
2. Tepelná ochrana umožňuje vypnutí stabilizátoru, pokud jeho zátěžový výkon překročí výkon samotného přístroje.

Výhody stabilizátoru:
1. Vestavěné vstupní a výstupní filtry frekvenčních rušení.
2. Automatické vypnutí napájení při překročení mezní hodnoty napětí.
3. Široký rozsah podporovaného vstupního napětí.
4. Přístroj se při krátkodobém přetížení nevypne.
5. Automatické zapnutí při vyrovnání napětí v pracovním rozsahu.
6. Mikroprocesorové řízení.
7. Kompaktní rozměry.
8. Velmi rychlá reakce ochrany.
9. Tlačítko pro změnu zobrazení odchozího napětí na zobrazení příchozího napětí;
10. Doba regulace napětí je minimální a činí méně než 15 ms., tj. méně než 1 sekundu;
11. Číslo 1 na ruském trhu.
